Brennwerttechnik für Dunkelstrahler
Durch die konsequente Nutzung moderner Brennwerttechnik wird der Wirkungsgrad der ETAPART-Dunkelstrahler von 94% auf bis zu 108% – bezogen auf den Heizwert – gesteigert.
Hieraus ergibt sich eine sehr kostengünstige und effektive Möglichkeit zum klimaschonenden Heizen.
Die Brennwerttechnik von ETAPART erfüllt die Forderung nach dem kondensierenden Abgassystem in der EneV 2014 und der darin enthaltenen DIN V 18599. Eine Amortisation der Brennwerttechnik ist schon innerhalb der ersten vier Heizperioden möglich.
ETAback Brennwertmodul - Brennwerttechnik vom Feinsten
Das ETAback Brennwertmodul für Dunkelstrahler bietet eine energieeffiziente Lösung für Ihren Hallenneu- oder Altbau. Dank einer maßgeschneiderten Heizungs- und Lüftungstechnik, sind sie für fast jeden Hallentyp und beinahe jede Nutzung der Halle geeignet.
Ein mehrschaliger Luft-Abgas-Wärmeübertrager sorgt für effektivsten Wärmeübergang und das Ventilatorfördervolumen ist regelbar. Über die intelligente Regelung und Steuerung ist zudem Sommerlüftung möglich. Die Luftverteilung läuft über Quellauslässe, Weitwurfdüsen oder Textilschläuche. Auch Altanlagen können mit dieser Technologie jederzeit nachgerüstet werden.

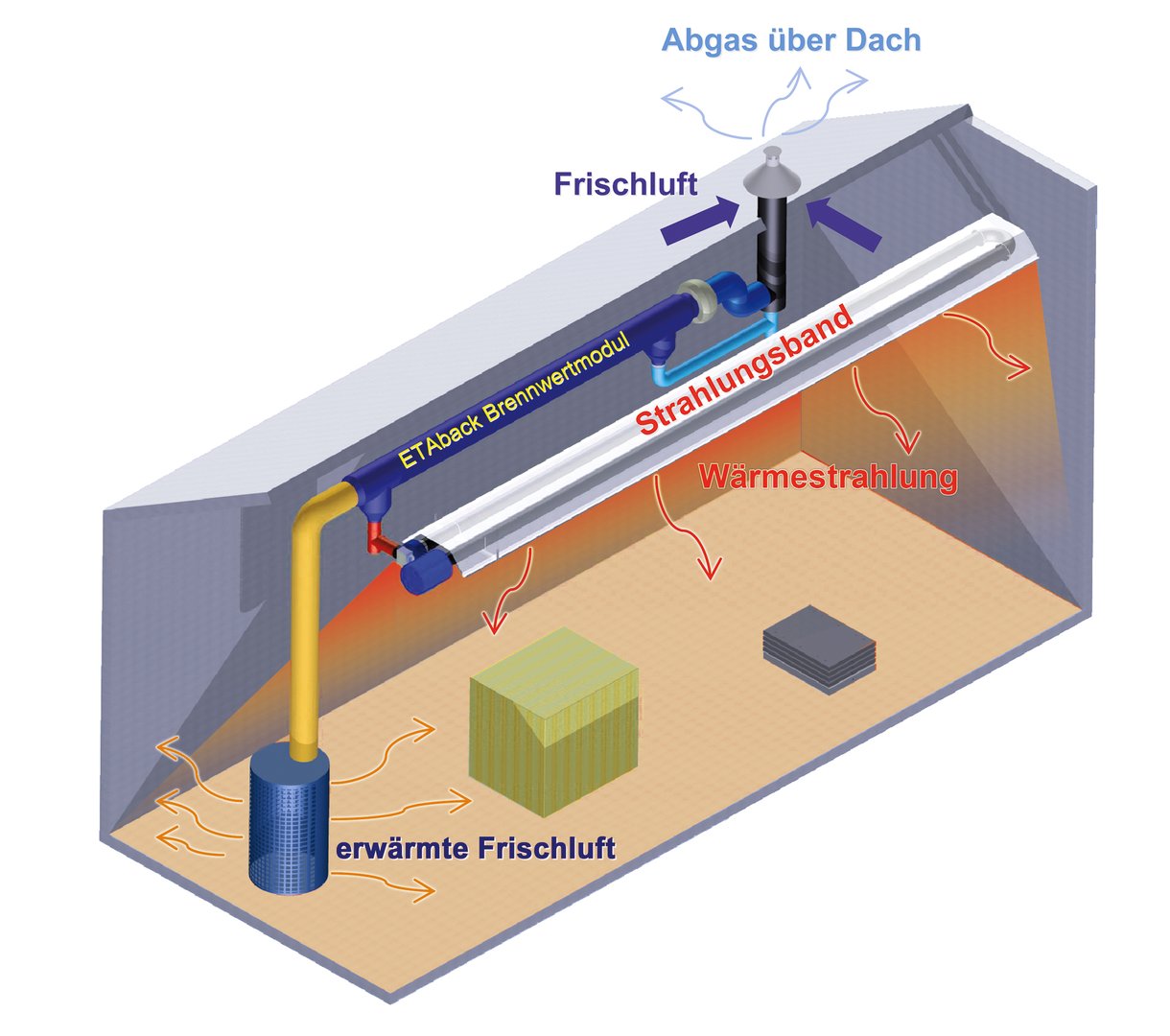

Funktionsweise
Das vom Strahler produzierte Abgas hat eine Temperatur zwischen 170-180 Grad Celcius und wird in das Brennwertmodul geleitet. Gleichzeitig wird von draußen Frischluft eingesaugt und mit dem Abgas erwärmt. Die warme Frischluft wird dann zusätzlich in die Halle geblasen.
Es ist auch möglich die Luft aus der Halle anzusaugen, statt Luft von außerhalb zu nutzen.
Mit intelligenter Steuerung kann die Wunsch-Zulufttemperatur festgelegt werden. Dabei gilt das Prinzip: Je länger die Luft im Modul bleibt, desto wärmer wird sie.
Die erwärmte Luft kann nach unten geführt werden und durch einen Quellauslass der Halle zugeführt oder direkt von oben mit Weitwurfdüsen oder Textilschläuchen in die Halle geblasen werden.
Die Technik kann auch mit ETAwall-Solarluftkollektoren kombiniert werden.
Technische Daten
| Gerät | ETAback Brennwertmodul 200-800 | ETAback Brennwertmodul 400-1.600 |
| Eintrittstemperatur Abgas | 140-200°C | 140-200°C |
| Austrittstemperatur Abgas | 35-52°C | 35-52°C |
| Austrittstemperatur Frischluft | 20-32°C | 20-32°C |
| Durchmesser Luftführung | 200 mm | 250 mm |
| Frischluftanschluss | 250 mm | 315 mm |
| Gewicht | 44 kg | 66 kg |
| Versorgungsspannung | 230 V - 50 Hz | 230 V - 50 Hz |
| Elektrische Leistung | 121 W | 280 W |
| Max. Betriebsstrom | 0,99 A | 1,86 |
| Abmessungen (LxD) | 3350 mm x 250 mm | 4380 mm x 315 mm |
| Kondensatanschluss | DN 40 | DN 40 |
| Luftleistung | 200-800 m³/h | 400-1.600 m³/h |
| Durchmesser Abgas | 100 mm | 100 mm |
